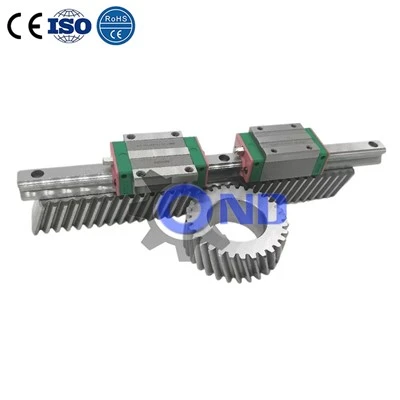

Čo je Gear Rack
Ozubené tyče sa používajú na premenu rotačného pohybu na lineárny pohyb. Ozubená tyč má rovné zuby vyrezané na jednej ploche štvorcovej alebo okrúhlej časti tyče a pracuje s pastorkom, čo je malé valcové ozubené koleso zaberajúce s ozubenou tyčou.
Výhody Gear Rack
Presný lineárny pohyb
Ozubené kolesá a ozubené kolesá poskytujú presný a riadený lineárny pohyb. Záber zubov ozubeného kolesa zaisťuje hladký a konzistentný pohyb, čo umožňuje robotom a automatizovaným systémom dosiahnuť presné polohovanie a opakovateľnosť ich operácií.
Vysoká účinnosť
Ozubené kolesá a ozubené kolesá majú vysokú mechanickú účinnosť, pričom väčšinu vstupného výkonu premieňajú na lineárny pohyb. Ich záber zubov zaisťuje minimálne straty energie, vďaka čomu sú energeticky účinné a vhodné pre aplikácie, kde je nevyhnutná úspora energie.
Kompaktný dizajn
Lineárny pohyb v ozubnicových systémoch prebieha pozdĺž jednej osi, výsledkom čoho je kompaktný a priestorovo úsporný dizajn. To je obzvlášť výhodné v robotike a automatizácii, kde sú priestorové obmedzenia bežné a kompaktné komponenty sú žiaduce pre efektívnu integráciu.
Nízka vôľa
Ozubené kolesá a pastorky môžu byť navrhnuté tak, aby mali minimálnu vôľu, čo je vôľa alebo vôľa medzi zubami ozubených kolies. Nízka vôľa zaisťuje presné riadenie pohybu a znižuje možnosť chýb pri polohovaní alebo vibrácií počas operácií robota.
Vysoká nosnosť
Ozubené kolesá a pastorky dokážu zvládnuť značné zaťaženie, vďaka čomu sú vhodné pre rôzne robotické a automatizačné úlohy, ktoré zahŕňajú pohyb ťažkých predmetov alebo použitie sily v priemyselnom prostredí.
Jednoduchá implementácia a ovládanie
Systémy ozubených kolies a pastorkov majú relatívne jednoduchý dizajn a ľahko sa implementujú v robotických a automatizačných nastaveniach. Môžu byť spojené s rôznymi pohonmi, ako sú motory a servá, a ovládané pomocou štandardných techník riadenia pohybu.
Tichá prevádzka
Dobre navrhnuté systémy ozubených kolies a pastorkov vykazujú hladký a tichý chod vďaka ich postupnému záberu zubov. V prostrediach citlivých na hluk alebo aplikáciách, kde sa uprednostňuje znížená hlučnosť, sú výhodné ozubené kolesá a pastorky.
Trvanlivosť a životnosť
Správne navrhnuté systémy ozubených kolies a pastorkov s vhodnými materiálmi a tepelným spracovaním vykazujú vynikajúcu životnosť a odolnosť proti opotrebovaniu. To zaisťuje dlhšiu životnosť, znížené nároky na údržbu a vyššiu spoľahlivosť robotických a automatizovaných systémov.
Flexibilita a prispôsobenie
Ozubené kolesá a pastorky je možné prispôsobiť tak, aby vyhovovali špecifickým robotickým a automatizačným aplikáciám. Dizajnéri môžu upraviť parametre ozubených kolies, ako je profil zubov, modul, rozstup a dĺžka, aby zodpovedali požiadavkám systému, čo umožňuje flexibilitu v dizajne.
Široká škála aplikácií
Ozubené kolesá a pastorky sú všestranné a nachádzajú uplatnenie v rôznych robotických a automatizačných úlohách, ako sú operácie typu pick-and-place, montážne linky, manipulácia s materiálom, CNC stroje, 3D tlačiarne a ďalšie.
prečo si vybrať nás
Vlastné riešenia:Chápeme, že každá aplikácia má jedinečné požiadavky a náš tím s vami môže spolupracovať na vývoji vlastných ozubených kolies šitých na mieru vašim špecifickým potrebám. Či už hľadáte spoľahlivého výrobcu ozubených kolies na mieru, ktorý splní vaše jedinečné požiadavky, máme odborné znalosti a skúsenosti na poskytovanie vysokokvalitných riešení, ktoré požadujete.
Zabezpečenie kvality:Sme hrdí na to, že poskytujeme ozubené kolesá najvyššej kvality, presnosti a výkonu. Naše produkty prechádzajú prísnym testovaním, aby sme sa uistili, že spĺňajú alebo prekračujú priemyselné normy.
Technická podpora:Náš skúsený tím je pripravený pomôcť vám s výberom produktov, montážnymi pokynmi a akýmikoľvek technickými otázkami, ktoré môžete mať.
Oblasti použitia:Reťazové kolesá sú široko používané v rôznych priemyselných odvetviach, vrátane dopravných systémov, baliacich strojov, poľnohospodárskych zariadení a ďalších.
Ako používať ozubenú tyč
Ozubené tyče premieňajú výkon a pohyb z rotačného pohybu na lineárny pohyb. Pri ozubených hrebeňoch s priamymi zubami musí mať protiľahlý pastorok rovnaký rozstup a rovnaký tlakový uhol. Keď sú zuby ozubenej tyče špirálovité, musí byť stúpanie, uhol tlaku a uhol skrutkovice pastorka aj ozubenej tyče rovnaké; smer uhla skrutkovice každého komponentu však musí byť opačný.
Zuby ozubenej tyče sú rezané pomocou ozubenej frézy. Frézovacia hlava obrába časť stojana a potom sa indexuje k susednej časti, kým nie je stojan dokončený. Maximálna dĺžka stojana je obmedzená len dĺžkou frézky. Ozubené hrebene môžu byť vyrobené z rôznych materiálov vrátane ocele, mosadze, bronzu alebo plastu a v závislosti od aplikácie môžu byť kalené na základe požiadaviek na pevnosť a odolnosť.
Geometria ozubenej tyče je definovaná niekoľkými parametrami. V teoretickom zmysle je ozubená tyč iba čelné ozubené koleso s nekonečným priemerom rozstupu. Výpočty sa líšia v závislosti od toho, či sa zuby vyrábajú v normálnom systéme alebo v priečnom systéme.
Prvá hodnota potrebná na výrobu ozubeného hrebeňa je rozstup. V metrickom systéme je to známe ako modul. So zvyšujúcou sa hodnotou modulu sa zväčšuje veľkosť zuba ozubeného kolesa. V anglickom štandardnom systéme je stúpanie špirálového ozubeného kolesa známe ako diametrálne stúpanie (DP). Predstavuje počet zubov, ktoré sa nachádzajú na ozubenom kolese s referenčným priemerom jeden palec.
Uhol tlaku je uhol medzi líniou pôsobenia ozubených kolies a dotyčnicou ku kružnici. Určuje kontakt medzi zubami ozubených kolies a ovplyvňuje nosnosť a účinnosť ozubených kolies. V anglickom systéme majú skrutkové prevody zvyčajne hodnoty pre tlakový uhol 20 stupňov alebo 14 stupňov 30 minút. Pre metrické špirálové ozubené kolesá je tlakový uhol zvyčajne 20 stupňov.
Počet zubov pre pastorok si volí koncový užívateľ na základe pomeru otáčok, ktorý je požadovaný pre danú aplikáciu. Každé otočenie pastorka prejde špecifickú lineárnu vzdialenosť pozdĺž ozubenej tyče. Pastorok s menším počtom zubov sa bude musieť otáčať rýchlejšie ako väčší pastorok, aby prešiel rovnakú vzdialenosť.
Dodatok k zubu ozubenej tyče je lineárna vzdialenosť medzi výškou rozstupu a špičkou zuba. V súlade s tým je dedendum lineárna vzdialenosť medzi výškou stúpania a koreňom zuba. Súčet prídavku a dedendu určuje celkovú výšku zuba.
Hodnota vôle je dôležitá pre ozubené tyče. Táto hodnota meria vzdialenosť medzi zubami pastorka a zubami ozubeného kolesa, keď nie sú v kontakte. Je potrebné mať minimálnu vôľu, aby zuby ozubeného kolesa správne zaberali a aby sa mazivo dostalo do kontaktu s hrebeňom a pastorkom. Keďže systémy ozubených kolies a pastorkov sa zvyčajne používajú na polohovacie aplikácie, akumulácia chýb vôle môže mať významný vplyv na presnosť polohy. Dodatočné mechanizmy, ako sú optické kódovače, sú začlenené do systémov ozubených kolies a pastorkov, aby sa zachovala presnosť polohy.
Konštrukcia ozubenej tyče zahŕňa určenie výšky rozstupu, modulu, tlakového uhla, prídavnej časti, dedendu a vôle. Tieto faktory závisia od požadovaného rýchlostného pomeru, požiadaviek na prenos výkonu a konštrukcie mechanického systému. Ozubené tyče budú prenášať výkon iba medzi kolmými osami. Keď sa pastorok otáča, zuby zaberajú a prenášajú krútiaci moment z pastorka na ozubenú tyč. Ak je ozubená tyč pevná a pastorok sa otáča v smere hodinových ručičiek, potom sa pastorok posunie doprava. Ak je pastorok upevnený a otáča sa v smere hodinových ručičiek, potom sa ozubená tyč posunie doľava. Vzdialenosť posunu pozdĺž hrebeňa sa rovná obvodu rozstupu pastorka. Pri použití bežného modulu je táto vzdialenosť zlomková. Pri použití kruhového rozstupu namiesto modulu môžete dosiahnuť pevný preklad. Napríklad pastorok modulu 3 s 30 zubami posunie 282,74 milimetra na otáčku, zatiaľ čo pastorok CP10 s 30 zubami posunie presne 300 milimetrov na otáčku. Ďalším spôsobom, ako dosiahnuť pevnú hodnotu otáčania, je použiť špirálový hrebeň a pastorok s uhlom skrutkovice 19 stupňov 31' 41", pretože táto hodnota prevádza modul aj na kruhové stúpanie.
Ozubené hrebene sú bežne používaným prvkom v mechanických systémoch, pretože sú jednoduchého dizajnu, efektívne v prevádzke a nákladovo efektívne. Pochopenie technických definícií a princípov konštrukcie ozubených hrebeňov je nevyhnutné pre každého, kto pracuje s mechanickými systémami.
Aplikácie Gear Rack
Ozubené tyče sa používajú na premenu rotačného pohybu na lineárny pohyb. Ozubená tyč má rovné zuby vyrezané na jednej ploche štvorcovej alebo okrúhlej časti tyče a pracuje s pastorkom, čo je malé valcové ozubené koleso zaberajúce s ozubenou tyčou. Vo všeobecnosti sa ozubená tyč a pastorok súhrnne nazývajú "ozubnica a pastorok". Existuje mnoho spôsobov použitia ozubených kolies. Napríklad, ako je znázornené na obrázku, ozubené koleso sa používa s ozubenou tyčou na otáčanie paralelného hriadeľa.
Pre poskytovanie mnohých variácií ozubených tyčí a pastorkov má na sklade mnoho typov ozubených tyčí. Ak aplikácia vyžaduje dlhú dĺžku vyžadujúcu viacero ozubených hrebeňov v sérii, máme ozubené hrebene s tvarmi zubov správne nakonfigurovanými na koncoch. Tieto sú opísané ako "ozubené hrebene s opracovanými koncami". Keď sa vyrába ozubená tyč, proces rezania zubov a proces tepelného spracovania môžu spôsobiť, že sa to pokúsi a nebude pravda. Môžeme to kontrolovať pomocou špeciálnych lisov a nápravných procesov.
Existujú aplikácie, kde je ozubená tyč nehybná, zatiaľ čo pastorok sa pohybuje a iné, kde sa pastorok otáča na pevnej osi, zatiaľ čo sa ozubená tyč pohybuje. Prvý sa široko používa v dopravných systémoch, zatiaľ čo druhý sa môže použiť v systémoch vytláčania a zdvíhacích/spúšťacích aplikáciách.
Ako mechanický prvok na prevod rotačného do lineárneho pohybu sa ozubené tyče často porovnávajú s guľôčkovými skrutkami. Existujú výhody a nevýhody použitia stojanov namiesto guľôčkových skrutiek. Výhodou ozubenej tyče je jej mechanická jednoduchosť, veľká nosnosť, neobmedzená dĺžka atď. Nevýhodou je však vôľa. Výhodou guľôčkovej skrutky je vysoká presnosť a menšia vôľa, medzi jej nedostatky patrí obmedzenie dĺžky v dôsledku priehybu.
Ozubené kolesá a pastorky sa používajú pre zdvíhacie mechanizmy (vertikálny pohyb), horizontálny pohyb, polohovacie mechanizmy, dorazy a umožňujú synchrónne otáčanie niekoľkých hriadeľov vo všeobecných priemyselných strojoch. Na druhej strane sa používajú aj v riadiacich systémoch na zmenu smeru áut. Charakteristiky hrebeňových a pastorkových systémov v riadení sú nasledovné: jednoduchá konštrukcia, vysoká tuhosť, malé a ľahké a vynikajúca odozva. Pri tomto mechanizme je pastorok namontovaný na hriadeli riadenia v zábere s hrebeňom riadenia, ktorý prenáša rotačný pohyb laterálne (prevádza ho na lineárny pohyb), aby ste mohli ovládať koleso. Okrem toho sa ozubené kolesá a pastorky používajú na rôzne iné účely, ako sú hračky a bočné posuvné brány. Ozubená tyč a pastorok – vytvorenie lineárneho pohybu
Pri prevode rotačného pohybu na lineárny pohyb (alebo naopak) sa používa hrebeň a pastorok. Ozubené koleso v tvare tyče s nekonečným (rovným povrchom) polomerom valcového kolesa sa nazýva ozubený hrebeň a čelné ozubené koleso v zábere sa nazýva pastorok. Regál je možné použiť jeho rozšírením kombinovaním čo najväčšieho počtu regálov s obrábaním čelných plôch v prípade potreby.

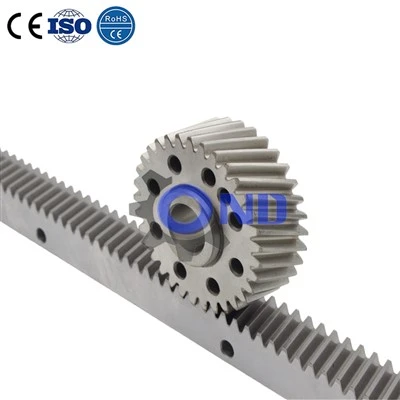

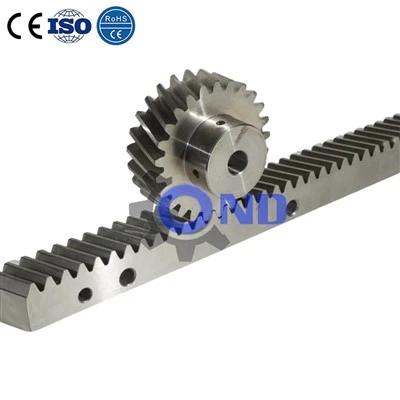

Skrutkový hrebeň je ozubené koleso v tvare tyče so šikmým lineárnym ozubením, ktoré sa používa, keď sa vyžaduje ticho a vysoká rýchlosť otáčania, a môže byť v zábere so špirálovým ozubeným kolesom.
Hrebeň a pastorok používané v mechanizmoch riadenia automobilov
Mechanizmus riadenia sa používa na zmenu smeru automobilov a delí sa hlavne na typy s ozubenými kolesami a guľovými maticami.
Z týchto dvoch sa mechanizmus riadenia typu hrebeň a pastorok stal hlavným prúdom používaným v mnohých malých autách. Jeho konštrukcia je jednoduchá s ďalšími vlastnosťami, ako je nízka hmotnosť, vysoká pevnosť, nízke trenie, vynikajúca odozva atď.
Mechanizmus riadenia typu hrebeň a pastorok pozostáva z pastorka pripevneného k hrotu hriadeľa riadenia, na ktorom je namontovaný volant. Pastorok je v zábere s ozubenou tyčou tak, že pohyb rukoväte otáča pastorok, ktorý zase posúva hrebeň do strán. Koleso sa pohybuje doľava a doprava cez systém spojovacích tyčí spojených s koncami regálu.
(Upozornenie: V súčasnosti nedodáva ozubené koliesko a pastorok pre mechanizmy riadenia automobilov.)
Materiály a tepelné spracovanie hrebeňov a pastorkov
Čo sa týka materiálov hrebeňov a pastorkov, zohľadňuje sa pevnosť, odolnosť proti oderu a nasiakavosť.
S oceľou S45C (1045 v AISI/SAE, C45 v ISO, ekvivalent C 45K v DIN), SCM440 (4140 v AISI/SAE, ekvivalent 42CrMo4V v ISO a DIN), 16MnCr5 (názov v ISO, ekvivalent 17Cr3 v DIN), s nehrdzavejúcou oceľou, SUS303 (303/S30300 v AISI/SAE, 13 v ISO, ekvivalent X10CrNiS18-9 v DIN), SUS304 (304/S30400 v AISI/SAE, 6 v ISO, ekvivalentný k X5CrNi 18-10 v DIN), s plastovým materiálom sa používa vystužený nylon nazývaný technický plast, polyacetál (ekvivalent k Duracon a POM), polyamid.
Čo sa týka tepelného spracovania ozubenej tyče a pastorka, tepelné zušľachťovanie, nauhličovanie a kalenie, vysokofrekvenčné kalenie na čelnej strane zubov a kalenie na čelnej strane zubov laserom sa používajú v závislosti od druhov materiálov a účelov.
Celková dĺžka a tvar prierezu regálu
Celková dĺžka štandardných stojanov na trhu vo všeobecnosti nie je väčšia ako 2000 mm a ponúka sa v 500 mm jednotkách, ako sú 500 mm, 1 000 mm, 1 500 mm.
Okrem toho je tvar prierezu často štvorcový alebo obdĺžnikový a niektoré sú okrúhle, nazývané okrúhly stojanový typ
Konštrukcia ozubených regálov
- Aj keď sa stupeň výrobných ťažkostí líši v závislosti od tried presnosti a noriem, na výrobu hrebeňa a pastorka možno stále použiť stroj na rezanie ozubených kolies a odvaľovací stroj na ozubenie.
- Štandardné stojany dostupné na trhu často nie sú celkovo dlhšie ako 2 000 mm a dodávajú sa v 500 mm kusoch, napríklad 500 mm, 1 000 mm a 1 500 mm.
- Okrem toho je tvar prierezu často štvorcový alebo obdĺžnikový, zatiaľ čo niektoré sú okrúhle a označujú sa ako okrúhle typy stojanov.
- Po celom svete ich vytvárajú rôzni výrobcovia ozubených kolies a ozubených kolies.
Pracovný postup ozubenej tyče
Pastorok, kruhové ozubené koleso, ktoré poháňa ozubenú tyč a najviac ju pohybuje okolo pastorka, pracuje vedľa seba s ozubenými tyčami.
Ozubené tyče sa používajú v aplikáciách, ako sú ozubnicové železnice, pretože ponúkajú dodatočnú energiu potrebnú na pohon vlaku do strmého stúpania. Tento mechanizmus prenáša rotačný pohyb.
Ozubená tyč sa často používa v systémoch volantu, pretože otáčanie pastorka volantu pôsobí silou na ozubenú tyč, ktorá ovplyvňuje smer, ku ktorému smerujú pneumatiky automobilu, a v konečnom dôsledku aj smer vozidla.
Bez správnej ozubenej tyče sa pastorok môže uvoľniť zo zubov ozubenej tyče, čím sa systém stane nefunkčným a zvýši sa riziko poškodenia a súvisiacich bezpečnostných problémov.
